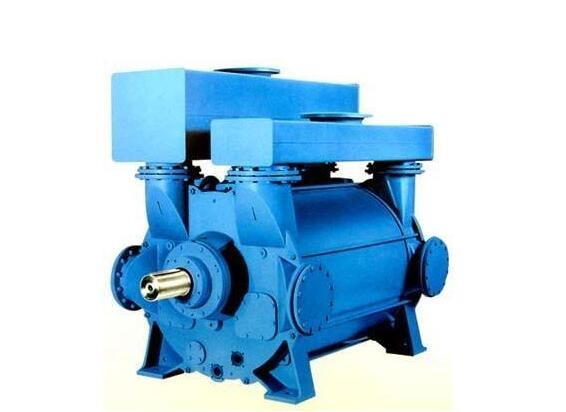

用途及特點： 2BE1系列水環真空泵及壓縮機，是我廠在多年科研成果和生產經驗的基礎上，結合國際同類產品先進技術，研制開發的高效節能產品。通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結果材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。 本系列泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。 我們對于關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；論彀全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，能適應載荷沖擊波動的惡劣工況。 2BE1系列泵，自帶氣水分離器，多位置沒有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，操作簡單，便于維修。 我廠真空泵在出廠前均經檢測中心，嚴格檢查測試，性能優越可靠耐用。 |
||
|
應用： ◆尾氣/火炬氣回收 ◆PVC裝置中的VCM回收 ◆循環氣壓縮 ◆聚酯生產 ◆液氯生產 ◆變壓吸附(PSA) ◆真空結晶、過濾 ◆原油減壓蒸餾中的塔頂真空系統 ◆乙炔、氫氣等易燃易爆氣體壓縮 ◆氯氣等有毒、腐蝕性氣體壓縮 ◆各種物料的真空輸送 |
||
號含義: 2BEA 705-1BV3
2BEA-泵名稱 70-葉輪名義半徑(cm) 5-葉輪寬徑比為1.2 1-最低吸入絕對壓力代號
B-結構材料代號 V-傳動方式代號 3-軸封型式代號.
2BE水環真空泵性能表
| 型號 | 最低吸入 絕壓hPa | 泵轉速(r/min) | 最大氣量 (m3/min) | 電機功率(kW) | 傳動形式 | 電機電壓(V) | 吸入口徑(mm) | 排出口徑(mm) | 外型及安裝尺寸 |
| 2BEA202 | 33 | 790 | 9.5 | 18.5 | 皮帶 | 380 | 125 | 125 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸 |
| 880 | 11 | 18.5 | 皮帶 | 380 | |||||
| 980 | 12 | 22 | 聯軸器 | 380 | |||||
| 1100 | 14 | 30 | 皮帶 | 380 | |||||
| 1170 | 15 | 30 | 皮帶 | 380 | |||||
| 2BEA203 | 33 | 790 | 14 | 30 | 皮帶 | 380 | 125 | 125 | |
| 880 | 16 | 30 | 皮帶 | 380 | |||||
| 980 | 18 | 37 | 聯軸器 | 380 | |||||
| 1100 | 20 | 45 | 皮帶 | 380 | |||||
| 1170 | 21 | 45 | 皮帶 | 380 | |||||
| 2BEA252 | 33 | 558 | 20 | 30 | 皮帶 | 380 | 150 | 150 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸 |
| 660 | 25 | 37 | 皮帶 | 380 | |||||
| 740 | 28 | 45 | 聯軸器 | 380 | |||||
| 820 | 30 | 55 | 皮帶 | 380 | |||||
| 880 | 33 | 75 | 皮帶 | 380 | |||||
| 2BEA253 | 33 | 560 | 28 | 45 | 皮帶 | 380 | 150 | 150 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸 |
| 590 | 30 | 55 | 皮帶 | 380 | |||||
| 660 | 35 | 55 | 皮帶 | 380 | |||||
| 740 | 39 | 75 | 聯軸器 | 380 | |||||
| 820 | 43 | 90 | 皮帶 | 380 | |||||
| 2BEA303 | 33 | 466 | 43 | 55 | 皮帶 | 380 | 200 | 200 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸 |
| 520 | 45 | 75 | 皮帶 | 380 | |||||
| 590 | 52 | 75 | 聯軸器 | 380 | |||||
| 660 | 58 | 90 | 皮帶 | 380 | |||||
| 740 | 62 | 110 | 聯軸器 | 380 | |||||
| 2BEA353 | 33 | 390 | 55 | 75 | 皮帶 | 380 | 250 | 250 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸 |
| 415 | 58 | 90 | 皮帶 | 380 | |||||
| 464 | 65 | 110 | 皮帶 | 380 | |||||
| 520 | 72 | 132 | 皮帶 | 380 | |||||
| 590 | 81 | 160 | 聯軸器 | 380 | |||||
| 2BEC400 | 160 | 300 | 68 | 75 | 皮帶 | 380 | 300 | 300 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸 |
| 323 | 80 | 90 | 減速機或皮帶 | 380 | |||||
| 367 | 85 | 110 | 380 | ||||||
| 393 | 92 | 110 | 380 | ||||||
| 449 | 110 | 132 | 380 | ||||||
| 2BEC420 | 160 | 300 | 90 | 110 | 減速機或皮帶 | 380 | 300 | 300 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸 |
| 330 | 110 | 132 | 380 | ||||||
| 360 | 120 | 132 | 380 | ||||||
| 390 | 126 | 160 | 380 | ||||||
| 420 | 134 | 185 | 380 | ||||||
| 2BEC500 | 160 | 242 | 125 | 130 | 減速機 | 380 | 350 | 350 |
泵頭安裝尺寸 直聯傳動安裝尺寸 皮帶傳動安裝尺寸 |
| 266 | 145 | 185 | 380 | ||||||
| 294 | 165 | 200 | 380 | ||||||
| 336 | 190 | 250 | 6KV | ||||||
| 372 | 210 | 280 | 6KV | ||||||
| 2BEC520 | 160 | 236 | 150 | 185 | 減速機 | 380 | 350 | 350 |
泵頭安裝尺寸 直聯傳動安裝尺 |
| 266 | 165 | 220 | 6KV | ||||||
| 294 | 205 | 250 | 380 | ||||||
| 336 | 235 | 280 | 380 | ||||||
| 336 | 250 | 315 | 380 | ||||||
| 2BEC600 | 160 | 200 | 180 | 185 | 減速機 | 380 | 400 | 400 | 泵頭安裝尺寸 |
| 236 | 210 | 250 | 6KV | ||||||
| 266 | 240 | 280 | 6KV | ||||||
| 294 | 260 | 315 | 6KV | ||||||
| 336 | 285 | 350 | 6KV | ||||||
| 2BEC620 | 160 | 200 | 220 | 220 | 減速機 | 6KV | 400 | 400 | 泵頭安裝尺寸 |
| 236 | 255 | 280 | 6KV | ||||||
| 266 | 290 | 350 | 6KV | ||||||
| 294 | 320 | 400 | 6KV | ||||||
| 336 | 360 | 450 | 6KV | ||||||
| 2BEC670 | 160 | 170 | 305 | 315 | 減速機 | 6KV | 500 | 500 | 泵頭安裝尺寸 |
| 200 | 370 | 450 | 6KV | ||||||
| 236 | 440 | 560 | 6KV | ||||||
| 266 | 500 | 630 | 6KV | ||||||
| 294 | 550 | 800 | 6KV |
